盡管靜態RAM和鐵電RAM可以有完全不同的用途，但是隨著SPI等標準接口的出現，這些技術在功能上有很大的重疊。本篇詳細介紹了用FRAM替換SRAM時需要考慮的因素

FRAM注意事項
FRAM與SRAM互相代替時，需要提及一些細微之處。本篇文章介紹這些細微差別，并重點介紹可以采取的緩解措施。當采取這些預防措施時，重要的是要了解所使用的FRAM版本。傳統的FRAM部件僅實現單個位SPI接口，而ULE FRAM具有許多可以使用的不同操作模式。

注冊訪問

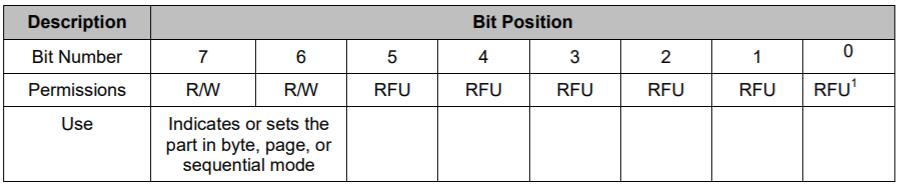

串行SRAM具有單個狀態寄存器，如下表所示：

應該注意的是，狀態寄存器很少使用SRAM-它在運行時不包含任何值信息。對該寄存器的訪問與任一版本的FRAM不兼容。

其他尋址模式
SRAM具有其他版本的FRAM不支持的其他環繞模式。字節模式僅允許單字節操作，但是如果在讀或?qū)懨钪袃H提供單個字節的數據，則此模式通常將在FRAM中工作。頁面模式將內存分為對齊的32字節頁面，頁面內的操作在頁面中回繞。實施頁面的唯一方法
具有FRAM的模式是向MCU添加代碼以檢測可能跨越頁面邊界的操作，并由軟件將其分解為單獨的命令。 SRAM的默認模式是順序模式，其操作方式與兩個版本的FRAM完全相同，其中地址僅在設備容量時才回繞。

AC時序
SRAM AC時序與FRAM的時序略有不同，但可能對任何一種器件都是完全透明的，或者可以通過設計實現。在下面的圖中，提供了SRAM和FRAM的時鐘時序。兩種設計在CS＃信號的下降沿上進行了不同的測量，如果以必需的時鐘速度滿足所有時序，則可以采用單一設計來支持SRAM或FRAM。

命令差異
串行SRAM具有有限的命令集。 僅從SRAM功能啟動時，傳統的FRAM命令就更加受限制。 ULE FRAM只需最少的更改即可實現串行SRAM的所有模式。 以下各節介紹了每個部分的命令集。

串行SRAM命令集

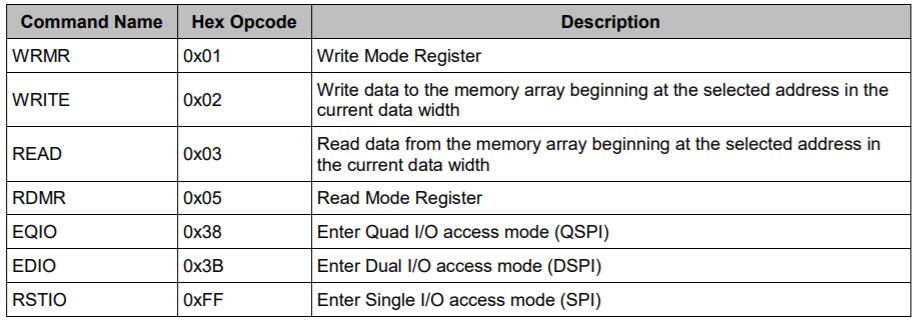

串行SRAM共有七個命令，如下表所示：


由于寄存器問題已在“寄存器訪問”部分中進行了介紹，因此下面的命令集中將不再討論。

舊版FRAM命令集和緩解措施
由于舊版FRAM僅支持SPI模式，因此命令集甚至更小。帶有傳統FRAM的讀取命令與串行SRAM完全兼容。

但是，所有傳統的FRAM實現都要求WREN（操作碼0x06）位于寫命令之前。這需要更改軟件才能寫入設備。

ULE FRAM命令集和緩解措施
ULE FRAM支持串行SRAM支持的所有模式。兩種技術之間的SPI和QSPI模式以及所有讀寫命令完全兼容。串行SRAM和ULE FRAM之間的唯一區別是進入DSPI模式的操作碼。對于ULE FRAM，此操作碼更改為0x37。
