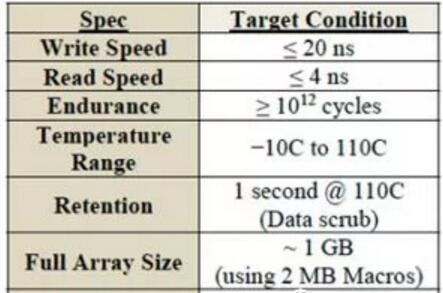

英特爾顯示了2MB ST-MRAM陣列的L4緩存級應用程序性能和可靠性。這要求在工業操作溫度范圍內具有高密度，高帶寬和高耐久性。表I中所顯示STT-MRAM的L4高速緩存應用程序所需的規范。

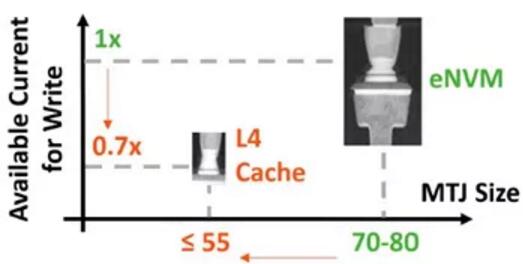

要替換SRAM或eDRAM，需要大于256GB/秒的帶寬和大于10Mb/mm2的陣列密度。如圖1所示的密度要求限制了位單元的間距和訪問晶體管的尺寸，因此限制了STT寫入可用的最大的電流，因此將數據保留的時間在110°C的最高工作溫度下限制為“1秒”。

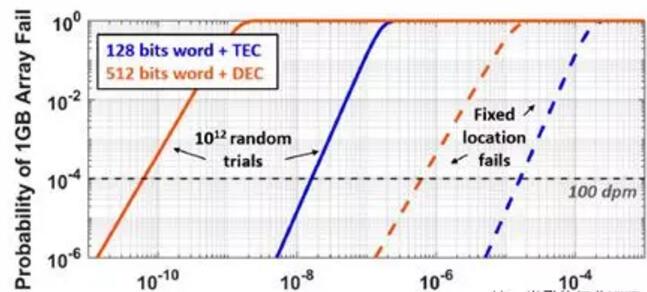

另一方面要求1e12個周期的寫入耐久度會限制最大寫入電流，以確保耐久度保持在ECC可校正的范圍內。為了實現小于100dpm的可接受的ECC可校正的1Gb陣列誤碼率（BER）（1Gb陣列失敗概率為1e-4），所需的固定和隨機寫入錯誤率（WER）錯誤如圖2所示。兩種不同的體系結構，具有三重糾錯（TEC）的128b字節和具有雙重糾錯（DEC）的512b字節。對于1e12寫事件，隨機BER需要為1e-8至1e-10。

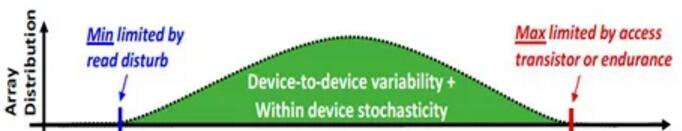

55nmMTJ需要可靠的堆棧優化和反應離子蝕刻（RIE）工藝。發現有缺陷的故障時會降低電阻和TMR的短路模式（硬性短路和軟性短路）。融合了時間=0時的失敗位?？山邮艿腤ER電平和較短的寫入脈沖需要使MTJ過驅動，受可用驅動電流和耐久性考慮因素的限制，如下列圖3所示。


最小電流是讀取干擾所需的電流，隨著溫度的降低而提高，因此讀取干擾選定在測量溫度為95℃下，可以通過1e7讀取完整的字節來獲取。圖14中顯示了NVM應用程序和經過優化的L4高速緩存設備（具有10ns寫脈沖）縮放的MTJ的寫錯誤率曲線，如藍色顯示。


WER的關鍵條件是在-10°C，但是隨著溫度的升高，MJT變得更容易寫入，而在更高的溫度下VCC可以降低。由于缺陷的熱激活會導致MgO介電擊穿，因此在105°C下進行了耐久性測試。
